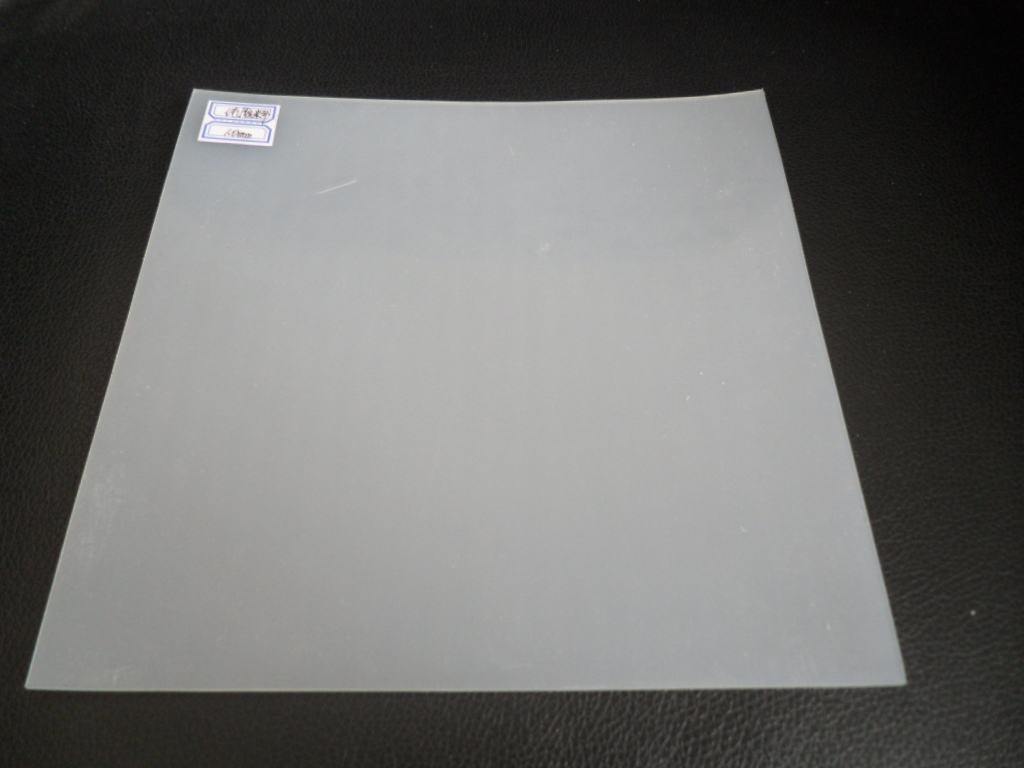

國內(nèi)外防滲應(yīng)用的高分子化學塑料柔性土工膜具有復(fù)合強度高、排線脹系數(shù)小、抗穿刺強度高、耐老化性能好、適應(yīng)環(huán)境溫度范圍寬、質(zhì)量穩(wěn)定等特點。
密度不應(yīng)低于900kg/m3；破壞拉應(yīng)力不應(yīng)低于12MPa；斷裂伸長率不應(yīng)低于300%；彈性模量在5℃時不應(yīng)低于70MPa；抗凍性不應(yīng)低于-60 ℃；聯(lián)接強度應(yīng)大于母材；撕裂強度應(yīng)不小于40N/mm；抗?jié)B強度應(yīng)在 1.05 MPa水壓下48h不滲水；滲透系數(shù)應(yīng)小于10~11cm/s。
復(fù)合土工膜是以織造布或非織造布為增強材料，以聚乙烯為抗?jié)B材料，采用熱融直壓工藝一次性形成的復(fù)合防滲材料。該材料多為一布一膜、兩布一膜構(gòu)造。

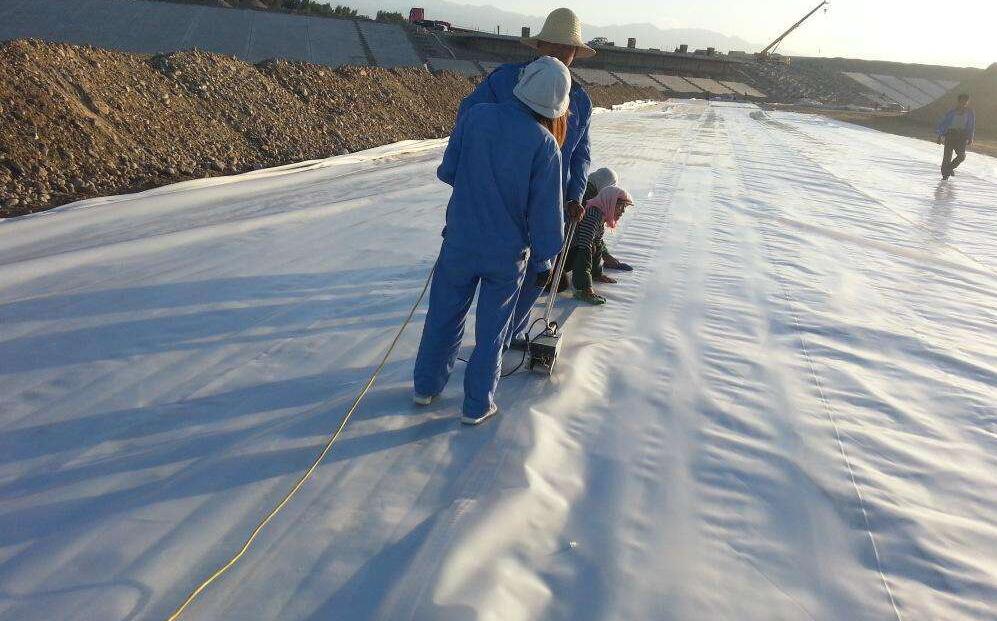

土工膜鋪設(shè)時，邊角處不應(yīng)存有空隙，如果有空隙，應(yīng)在施工過程中及時將其填平。根據(jù)鋪設(shè)場地含水率的具體情況，確定鋪放順序；遇有氣孔，應(yīng)在氣泡處進行排氣，并將排氣處土工膜清理干凈，以便補貼。

土工膜鋪設(shè)應(yīng)垂直于壩基方向結(jié)，搭頭壓邊應(yīng)視具體情況確定，但搭接頭要以錯開500～1000mm為宜。鋪設(shè)土工膜時，搭接和壓邊應(yīng)避開轉(zhuǎn)角、防滑槽等難以粘結(jié)操作的部位，搭接部位距轉(zhuǎn)角、防滑槽應(yīng)大于1m，且同一截面的接頭交錯搭接應(yīng)控制在50%以內(nèi)。
初期壩底土工膜沿縱向垂直鋪置，斜坡面亦垂直于縱向鋪置，土工膜的鋪設(shè)應(yīng)從流水坡度的下坡開始向上坡鋪。對接土工膜時要保留一定余量，不允許拉伸土工膜，也不得有皺折存在，以保證周邊搭接寬度。
